| 起源の場所: | 中国 |
|---|---|
| ブランド名: | PowerSyntax |
| 証明: | CE |
| モデル番号: | 75068 |
| 最小注文数量: | 1pc |
| パッケージの詳細: | 丈夫な紙パックで梱包 |
| 受渡し時間: | 2～3週間 |
| 支払条件: | T/T、ウエスタンユニオン |
| 供給の能力: | 1000PCS/Month |
| プラグソケット: | ソケット(壁掛けアングルタイプ) | マウントタイプ: | 壁の台紙 |
|---|---|---|---|
| 極形式: | 5P = 3P+N+E | 現在の定格 (アンペア): | 250A |
| IP等級の保護等級: | IP67 | ||
| ハイライト: | IP67 壁掛け角ソケット,400V 壁掛け角式ソケット,250A 壁に設置された電源ソケット |
||

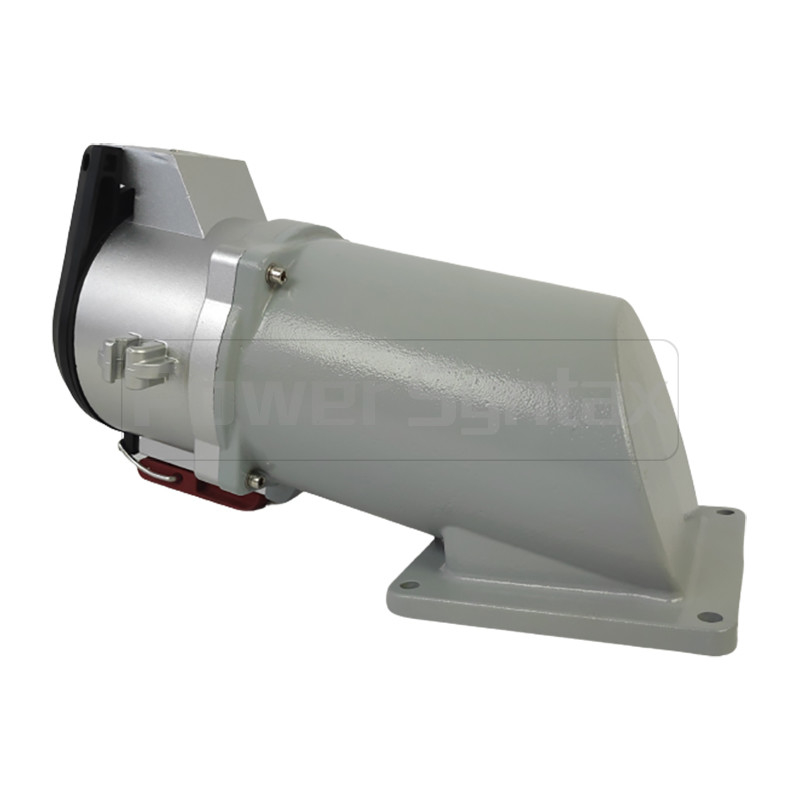

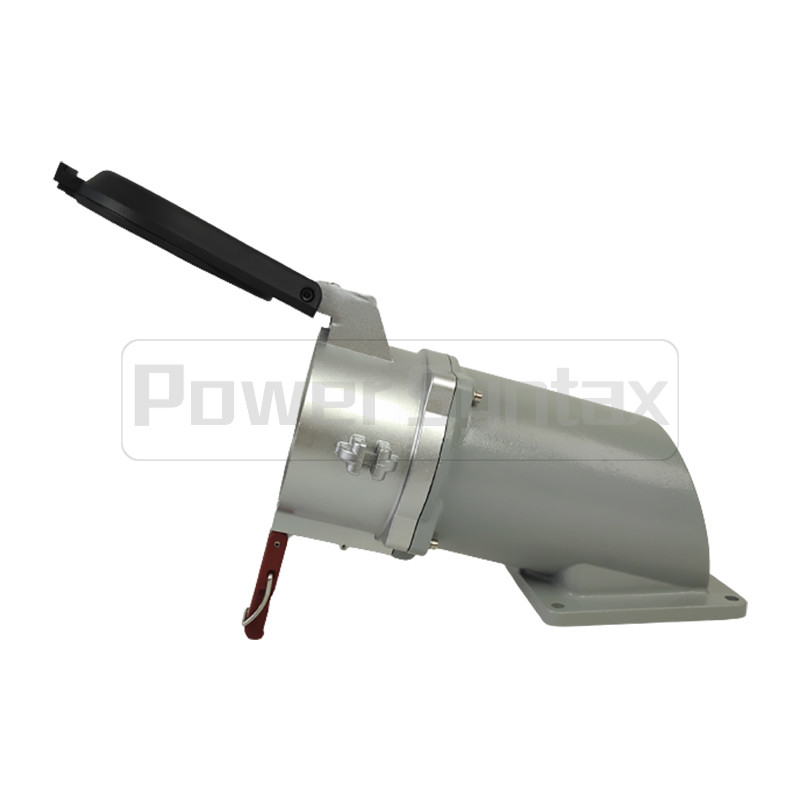

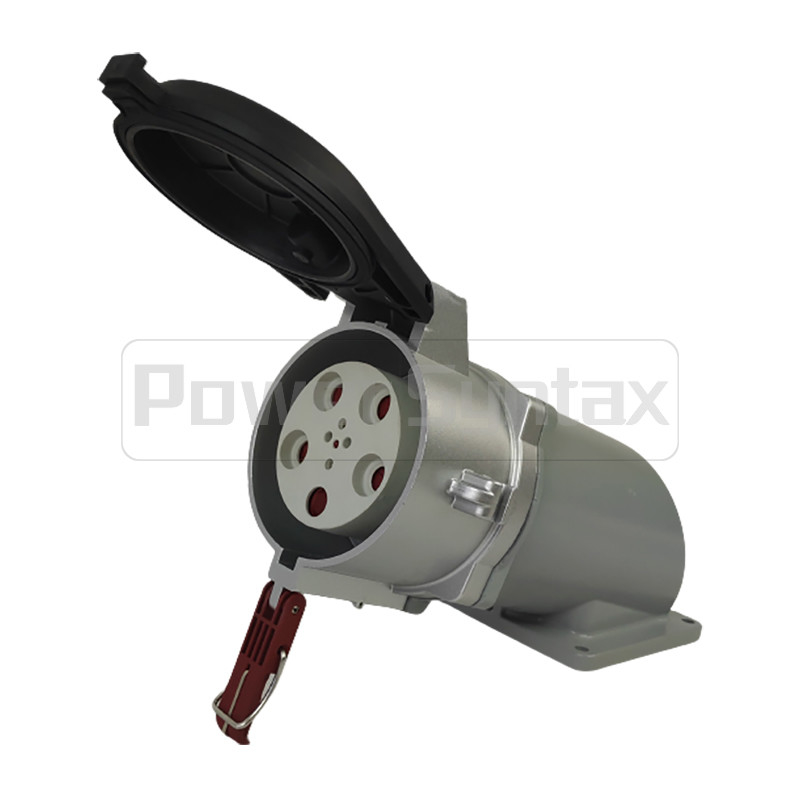

パワーシンタックス 5P 250A IP67 400V 重用高電流 壁掛け角式工業ソケット部分番号 75068
技術パラメータ:
| 属性 | 価値 |
| ブランド/メーカー | パワーシンタックス |
| 製造者の部品番号 | 75068 |
| プラグ / ソケット | ソケット (壁に装着された角型) |
| マウントタイプ | ウォールマウント |
| ポール形式 | 5P = 3P+N+E |
| 電流 (アンペア) | 250A |
| 定位電圧 | 380V~415V (最大1000Vまでカスタマイズ) |
| 保護度 IP 評価 | IP67 |
| 衝撃耐性の保護度 | IK10 |
| 周囲の温度 | -40 °Cから+100 °C |
|
断熱抵抗 (相相と相地) |
> 500mAh |
| 挿入物の比較追跡指数 | > 600 CTI |
|
ケーブル CSA (横断面) 硬い電導体 EN 60228 クラス1+2 |
120〜150mm2 |
|
パイロットケーブル CSA (横断面) 導体 EN 60228 クラス1+2 |
1.5〜4.0mm2 |
| ケーブル用ケーブル腺の直径 | 45~66mm |
| 時計の位置 | 6時間 |
| 周波数 (ヘルツ) | 50〜60 Hz |
| 性別 | 女性 |
| 身体の向き | ストレート |
| 接続技術 | スクリュー・ターミナル |
| プラスチック製の家具の材料 | 鋳型アルミニウム |
| メタル接触材 | 銀塗りの銅 |
| 国際標準 | IEC 309-2,EN 60309-2,DIN VDE 0623 第1部分 |
| 他の電圧と周波数は,要求に応じて利用できます. | |
| 流動 | ポーランド人 |
230V 50a.60Hz |
400V 50a.60Hz |
500V 50a.60Hz |
690V 50a.60Hz |
1000V 50a.60Hz |
|
4P 5P 9時9分 |
4P 5P 6時 6時 |
4P 5P 7時 7時 |
4P 5P 5時 5時 |
4P 5P 1時間 1時間 |
||
| 250A | 4P | 75062 | 75063 | 75064 | 75065 | 75066 |
| 5P | 75067 | 75068 | 75069 | 75070 | 75071 | |
| 400A | 4P | 75072 | 75073 | 75074 | 75075 | 75076 |
| 5P | 75077 | 75078 | 75079 | 75080 | 75081 |
サイズ図:
特徴と利点:
• 保護クラスIP67 (防塵・防水) のために,環境の不良条件において接触から完全な保護と信頼性があります.
• 標準的な組み込みパイロットコンタクトも安全な電源供給を保証します.パイロットケーブルは,ハイブリッドケーブルとして供給ケーブルにまたは別々にハウジングにルーティングすることができます.
• ケーブル接続は,フェルルとなしでも可能です.
• 固定された固定螺栓は安全性を高め,迅速で簡単な設置を可能にします.
• Permanently installed finger contact protection protects against the risk of electric shock if the live parts are inadvertently touched and additionally prevents system failures due to the penetration of foreign particles.
• 非常に頑丈なアルミホーズは約2トンの負荷に耐えることができ,したがって最も厳しい条件でも使用できます.
• -40 °Cから + 100 °Cの温度で高い信頼性
• 標準的な設置ツールと使いやすいケーブル入口で簡単にワイヤリングできます.
工業用重用機種:
長年,PowerSyntaxは,CEEのプラグとソケットデバイスの領域で,125Aまでの強力なパートナーです.400Aまで高電流のプラグとソケットデバイスに拡張されています.通常のように,安全基準,品質,信頼性が最優先です.これらのプラグとソケットデバイスは,トンネル,造船,オープン・キャスト・マイニング顧客の要求を完全に満たしている場合
この重用電源は,現在EN 60309-2で規定されているプラグとソケットを補完し,名電流160A,200A,250A,400Aと名電圧1000Vまで提供します.設計は以下の基準に基づいています: IEC 309-1,EN 60309-1,DIN VDE 0623,第1部分
挑戦的な用途のためのコネクタ
高電流コネクタを使用するアプリケーションでは,安全性,品質,信頼性が顧客にとって最優先事項です.これらのすべての特性は1つの製品にまとめられました顧客は最高品質の製品を受け取る.
性能のレベル
トンネル建設において 機械的な強度が非常に高い場合や 振動防止が極めて重要な鉄道用途において高電流コネクタは常に正しい選択です.
連絡システム:
最大接触面と最小限の電源損失を伴う銀塗装コンタクトは,エネルギーコストの削減に貢献し,さまざまな環境条件下での高い信頼性を保証します.強い振動のようなもの高温,汚れなどで 履き過ぎると 標準的なツールで 簡単に 簡単に 交換できます
安定した住宅:
コンネクタは - 40 °Cから + 100 °Cの環境温度に対応するように設計されており,低温と非常に高温では完全な機能が保証されます.これは,設備の故障が著しく少なくなり (過熱のリスクが減少し,火災リスクが減少します)トンネル建設,建設現場,鉱山などの様々な産業にとって重要なもう一つの側面は,接続器の高い強さです.これらは最大2トンの負荷に耐えることができます.
IKコード:
IKコードは,IEC/EN 50102またはIEC/EN 62262のコードシステムで,外部の有害なストレスに対する保護度を示します.IKコードの各特徴番号は,ストレス緩和値を表します..
指で触る保護:
各ソケットには,指の触覚保護装置が装備されており,電源のある部品に意図せざる接触の場合,電気ショックからユーザを保護します.
IP67/IP55:
接続器はIP67です. 防塵で,一時的な水中浸水に適しています. 接続器ユニット (高電流金属ソケットボックス) はIP55です.つまり,塵や水から守られているということです.
• 環境に不利な条件下で常に信頼性があります
•高湿度での使用に適しています.
• 保守費が少ない (塵/湿気が浸透しない)
• 常に高度なセキュリティが保証されます
応用:
各タスク用のコネクタ
• 陸上発電
• トンネル建設
• 掘削 装置
• 砂岩 の 穴
• 海兵隊
• 鉄道
• 軍
• 産業
• 建設 場
• イベント技術
• ストリップ 採掘
• 化学
• 空港
• 採石場
• 港のコンテナターミナルとクレーン接続
• 大規模な室内・屋外イベントの多用性のある電源
• 市場への電源供給
カスタマイズされたソリューション:
標準的なソリューションがアプリケーションのすべての要件を満たしていない場合,要求に応じて顧客特有のソリューションが作成されます.
